Mecanum · ระบบทดสอบวัสดุอะคูสติกMecanum · Acoustic material testing

เครื่องวัดความต้านทานการไหลของอากาศ Mecanum (Airflow resistance meter)Mecanum airflow resistance meter

เครื่องนี้วัดว่าอากาศไหลผ่านวัสดุรูพรุนได้ยากเพียงใด แล้วรายงานเป็นค่า ความต้านทานการไหลของอากาศต่อความหนา (airflow resistivity, σ) และค่าที่เกี่ยวข้อง σ เป็นค่าทางกายภาพที่บอกลักษณะโครงสร้างรูพรุน ใช้ควบคุมคุณภาพวัสดุ และเป็นค่าป้อนสำคัญของแบบจำลองการดูดซับเสียงของวัสดุรูพรุนThis instrument measures how hard it is for air to flow through a porous material and reports it as airflow resistivity (σ) and related quantities. σ is a physical property that describes the pore structure; it is used for material quality control and is a key input to sound-absorption models of porous materials.

ชื่อบนเว็บไซต์ Mecanum: Airflow resistance meter · ชื่อในเอกสารข้อมูล: “SIGMA – Airflow Resistivity Meter” · ซอฟต์แวร์ SIGMA-XName on Mecanum's website: Airflow resistance meter · data sheet name: “SIGMA – Airflow Resistivity Meter” · SIGMA-X software

Airflow resistivity คืออะไรWhat is airflow resistivity?คุยกับวิศวกรอะคูสติกTalk to an acoustic engineer

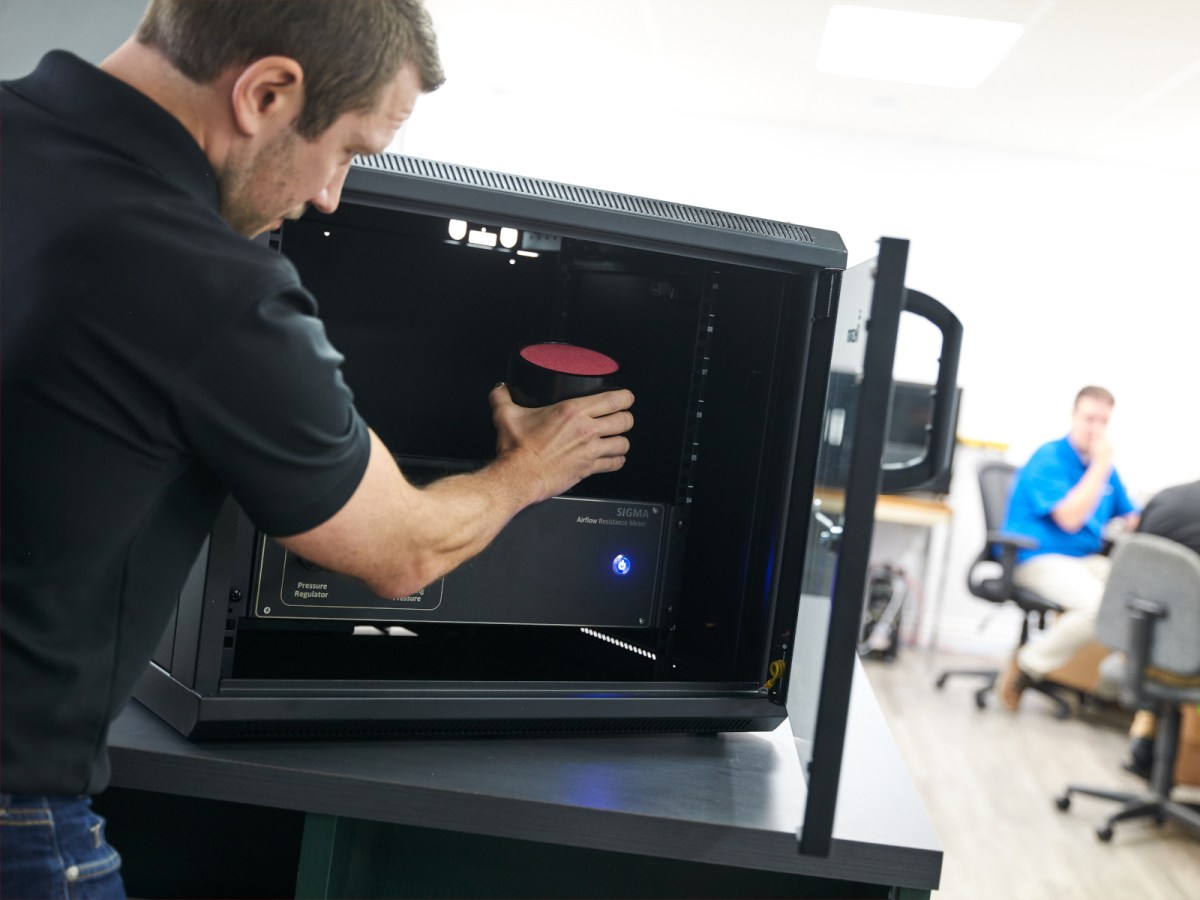

เจ้าหน้าที่กำลังใส่ที่จับตัวอย่างเข้าเครื่องวัดความต้านทานการไหลของอากาศ Mecanum SIGMA ในตู้ครอบOperator placing a sample holder into the enclosed Mecanum SIGMA airflow resistance meter
เครื่องวัด SIGMA ขณะใส่ตัวอย่าง ตัวอย่างวงกลมอยู่ในที่จับ อากาศไหลผ่านตัวอย่างในแนวแกน และเครื่องอ่านความดันตกคร่อมตัวอย่างThe SIGMA meter being loaded: the round sample sits in its holder, air flows through it along the axis and the meter reads the pressure drop across it ภาพ: MecanumImage: Mecanum

GET BEST SOUND (Get Best Solutions Co., Ltd.) มีชื่ออยู่ในรายชื่อผู้จัดจำหน่ายของ Mecanum สำหรับประเทศไทย ตามหน้า About us ของ Mecanum ข้อมูลผลิตภัณฑ์ในหน้านี้สรุปจากเอกสารทางการของ Mecanum Inc. (แคนาดา) และเขียนใหม่โดย GET BEST SOUNDGET BEST SOUND (Get Best Solutions Co., Ltd.) is listed by Mecanum as its distributor for Thailand on Mecanum's About us page. Product information on this page is summarised from official Mecanum Inc. (Canada) documents and written by GET BEST SOUND.

ความหมายDefinition

Airflow resistivity คืออะไร?What is airflow resistivity?

Airflow resistivity คืออะไร?What is airflow resistivity?

Airflow resistivity (σ) คือความต้านทานต่อการไหลของอากาศผ่านวัสดุรูพรุน คิดต่อหนึ่งหน่วยความหนา หน่วยเป็น Pa·s/m² ได้จากการวัดความดันที่ตกคร่อมตัวอย่างเมื่ออากาศไหลผ่านด้วยอัตราที่ทราบ แล้วปรับด้วยพื้นที่หน้าตัดและความหนาของตัวอย่าง ค่าสูงหมายถึงอากาศผ่านยาก เช่น ใยละเอียดหรือโฟมเนื้อแน่น ค่าต่ำหมายถึงอากาศผ่านง่ายAirflow resistivity (σ) is the resistance a porous material offers to air flowing through it, per unit thickness, in Pa·s/m². It comes from measuring the pressure drop across a sample while air flows through it at a known rate, then normalising by the sample's cross-sectional area and thickness. A high value means air passes with difficulty (e.g. fine fibres or dense foam); a low value means it passes easily.

ในวัสดุรูพรุน เสียงคือการสั่นของอากาศภายในรูพรุน พลังงานเสียงส่วนหนึ่งสูญเสียไปกับแรงเสียดทานหนืดเมื่ออากาศเคลื่อนผ่านช่องแคบ ๆ σ จึงบอกได้ว่าโครงสร้างรูพรุน “ขวาง” การเคลื่อนที่ของอากาศมากเพียงใด แต่ σ ค่าเดียวไม่ได้บอกค่าการดูดซับเสียงทั้งหมด ความหนา ความพรุน รูปร่างรูพรุน และการติดตั้งก็มีผลเช่นกันIn a porous material, sound is air oscillating inside the pores, and part of the sound energy is lost to viscous friction as air moves through narrow passages. σ therefore tells you how strongly the pore structure “obstructs” air movement. On its own, however, σ does not give the absorption: thickness, porosity, pore shape and mounting also matter.

ความสำคัญWhy it matters

ทำไม airflow resistivity จึงสำคัญ?Why is airflow resistivity important?

  • ค่าป้อนของแบบจำลองวัสดุรูพรุน: Mecanum อธิบายว่า airflow resistivity เป็นค่าป้อนสำคัญของแบบจำลองการดูดซับเสียงของวัสดุรูพรุนทุกแบบ เช่น พารามิเตอร์ของ JCA / JCAL / Biot ที่ใช้ใน FOAM-X และ NOVAModel input: Mecanum describes airflow resistivity as a key input to all sound-absorption models of porous materials, e.g. the JCA / JCAL / Biot parameter sets used in FOAM-X and NOVA
  • บอกลักษณะโครงสร้างรูพรุน: ใช้เปรียบเทียบความหนาแน่น ขนาดเส้นใย หรือสูตรโฟม ในเชิงกายภาพ ไม่ใช่เฉพาะผลเชิงเสียงDescribes the pore structure: compares density, fibre size or foam formulation physically, not only acoustically
  • ควบคุมคุณภาพการผลิต: การเปลี่ยนแปลงของ σ ระหว่างล็อตช่วยจับความเปลี่ยนแปลงของกระบวนการผลิตได้โดยไม่ต้องวัดเสียงทุกครั้งProduction quality control: changes in σ between batches reveal process changes without a full acoustic test every time
  • ใช้เทียบข้อกำหนดวัสดุ: บางข้อกำหนดหรือเอกสารข้อมูลวัสดุระบุค่า airflow resistance หรือ resistivity โดยตรงCompare against specifications: some material specifications and data sheets state airflow resistance or resistivity directly

σ เป็นค่าทางกายภาพ ไม่ใช่ค่าการดูดซับเสียง วัสดุสองชนิดที่ σ เท่ากันอาจดูดซับเสียงต่างกันได้ ถ้าความหนา ความพรุน หรือโครงสร้างอื่นต่างกันσ is a physical property, not an absorption value. Two materials with the same σ can absorb differently if their thickness, porosity or other structure differs.

นิยามDefinitions

ปริมาณที่เกี่ยวข้อง: R, Rs และ σThe quantities: R, Rs and σ

นิยามตามคำศัพท์ของ ISO 9053 สรุปเป็นภาษาของ GET BEST SOUND สามปริมาณนี้ต่างกันที่การนำพื้นที่และความหนาของตัวอย่างมาคิดDefinitions following ISO 9053 terminology, summarised by GET BEST SOUND. The three quantities differ in how the sample's area and thickness are taken into account.

R = Δp / qv

R
ความต้านทานการไหลของอากาศ (airflow resistance) หน่วย Pa·s/m³Airflow resistance, in Pa·s/m³
Δp
ความดันที่ตกคร่อมตัวอย่าง (Pa)pressure difference across the sample (Pa)
qv
อัตราการไหลเชิงปริมาตรของอากาศผ่านตัวอย่าง (m³/s)volume flow rate of air through the sample (m³/s)

Rs = R · A

Rs
ความต้านทานการไหลจำเพาะ (specific airflow resistance) หน่วย Pa·s/m (หรือ rayl ในระบบ MKS) ไม่ขึ้นกับขนาดหน้าตัดของตัวอย่างSpecific airflow resistance, in Pa·s/m (MKS rayl); independent of the sample's cross-section
A
พื้นที่หน้าตัดของตัวอย่างที่อากาศไหลผ่าน (m²)cross-sectional area of the sample the air flows through (m²)

σ = Rs / d

σ
ความต้านทานการไหลต่อความหนา (airflow resistivity) หน่วย Pa·s/m² ใช้กับวัสดุเนื้อเดียวกันตลอดความหนาAirflow resistivity, in Pa·s/m²; applies to materials that are homogeneous through their thickness
d
ความหนาของตัวอย่าง (m)sample thickness (m)

ความเร็วของอากาศผ่านตัวอย่าง (airflow velocity) คือ qv / A ซึ่งต่ำมากในการวัดนี้ (ระดับมิลลิเมตรต่อวินาที) สำหรับผ้า ฟิล์ม หรือแผ่นต้านทานบาง ๆ มักรายงานเป็น Rs เพราะความหนาไม่มีความหมายทางกายภาพเท่ากับวัสดุหนาที่เป็นเนื้อเดียวกัน Mecanum ยังรายงาน ค่าความซึมผ่าน (permeability) เป็น m² หรือ darcy ด้วยThe airflow velocity through the sample is qv / A, which is very low in this measurement (millimetres per second). For fabrics, films and thin resistive screens, Rs is usually reported, because their thickness is less meaningful than for a thick homogeneous material. Mecanum also reports permeability, in m² or darcy.

หลักการวัดMeasurement principle

เครื่องวัดทำงานอย่างไร: การไหลของอากาศคงที่How the meter works: a steady airflow

แผนภาพ: อากาศอัดผ่านตัวควบคุมการไหลที่ตั้งอัตราการไหลคงที่ ไหลผ่านตัวอย่างวัสดุในท่อ เซนเซอร์ความดันวัดความดันตกคร่อมตัวอย่าง แล้วคำนวณ R, Rs และ σDiagram: compressed air passes a flow controller that sets a steady flow rate, flows through the material sample in a holder, a pressure sensor reads the pressure drop across the sample, and R, Rs and σ are calculated
วิธีตรง (direct method) ด้วยการไหลคงที่: ตั้งอัตราการไหลที่ทราบ วัดความดันตกคร่อมตัวอย่าง แล้วคำนวณ R → Rs → σ ตามลำดับDirect method with a steady flow: set a known flow rate, measure the pressure drop across the sample, then calculate R → Rs → σ in turn

Mecanum ใช้ วิธีตรงด้วยการไหลของอากาศคงที่ (steady / static airflow): ตัวควบคุมอัตราการไหลเชิงมวล (mass-flow controller) ในเครื่องตั้งการไหลของอากาศผ่านตัวอย่าง และเซนเซอร์ความดันในเครื่องอ่านความดันตกคร่อมตัวอย่าง ความเร็วการไหลอยู่ในช่วง 0.5 ถึง 100 mm/s ขึ้นกับขนาดที่จับตัวอย่าง ซอฟต์แวร์ SIGMA-X ควบคุมการไหลและเลือกช่วงการวัดอัตโนมัติMecanum uses the direct method with a steady (static) airflow: a built-in mass-flow controller sets the airflow through the sample and a built-in pressure sensor reads the pressure drop across it. The flow velocity runs from 0.5 to 100 mm/s depending on the sample holder, and the SIGMA-X software controls the flow and selects the range automatically.

รายละเอียดทางวิศวกรรม: ค่าที่ 0.5 mm/s และค่าสถิตEngineering detail: the 0.5 mm/s value and the static value

ความต้านทานการไหลของวัสดุหลายชนิดเปลี่ยนเล็กน้อยตามความเร็วการไหล การวัดจึงทำที่ความเร็วต่ำมาก ตามเอกสารข้อมูลของ Mecanum (ปี 2023) SIGMA-X รายงานค่าที่ความเร็ว 0.5 mm/s และค่าที่ประมาณย้อนไปที่ 0 mm/s (ค่าสถิต, static value) เซนเซอร์ความดันในเอกสารนั้นมีช่วง 0–25 PaThe flow resistance of many materials changes slightly with flow velocity, so the measurement is made at very low velocity. According to Mecanum's 2023 data sheet, SIGMA-X reports the value at 0.5 mm/s and the value extrapolated to 0 mm/s (the static value); the pressure sensor in that document has a 0–25 Pa range.

มีอีกวิธีหนึ่งคือ การไหลสลับทิศ (alternating airflow) ตาม ISO 9053-2:2020 ที่ใช้ลูกสูบเคลื่อนที่ช้า ๆ (1–4 Hz) และอ่านความดันด้วยไมโครโฟนในช่องปิด Mecanum ไม่ได้ระบุวิธีนี้สำหรับเครื่องของตน ISO 9053-2 ระบุว่าสองวิธีอาจให้ผลต่างกันสำหรับวัสดุบางประเภท เช่น ใยหยาบ โฟมรูใหญ่ และวัสดุเม็ดบางชนิดAnother method is the alternating airflow method of ISO 9053-2:2020, which uses a slowly moving piston (1–4 Hz) and reads the pressure with a microphone in a closed cavity. Mecanum does not name this method for its meter. ISO 9053-2 notes that the two methods can disagree for some materials, such as coarse fibres, large-pore foams and some granular materials.

มาตรฐานStandards

มาตรฐานที่เกี่ยวข้องRelated standards

หน้าผลิตภัณฑ์ของ Mecanum ระบุ ASTM C522 และ ISO 9053-1 โดยไม่ระบุปีของฉบับ ตารางแสดงฉบับปัจจุบันในแคตตาล็อกของ ISO/ASTM เพื่อการอ้างอิงMecanum's product page names ASTM C522 and ISO 9053-1 without editions. The table gives the current ISO/ASTM catalogue editions for reference.

มาตรฐานStandardฉบับปัจจุบันในแคตตาล็อกCurrent catalogue editionบทบาทRole
ISO 9053-1ISO 9053-1ฉบับปัจจุบันในแคตตาล็อกCurrent catalogue editionISO 9053-1:2018ISO 9053-1:2018บทบาทRoleวิธีการไหลของอากาศคงที่ (static airflow) ในช่วงการไหลแบบราบเรียบ ตรงกับหลักการวัดของเครื่อง MecanumStatic (steady) airflow method in the laminar regime; matches the Mecanum meter's principle
ASTM C522ASTM C522ฉบับปัจจุบันในแคตตาล็อกCurrent catalogue editionC522-26 (เอกสารข้อมูลปี 2023 ของ Mecanum อ้างถึง C522-03)C522-26 (Mecanum's 2023 data sheet cites C522-03)บทบาทRoleความต้านทานการไหลของอากาศของวัสดุอะคูสติกAirflow resistance of acoustical materials
ISO 9053-2ISO 9053-2ฉบับปัจจุบันในแคตตาล็อกCurrent catalogue editionISO 9053-2:2020ISO 9053-2:2020บทบาทRoleวิธีการไหลสลับทิศ (alternating airflow) ให้ไว้เป็นบริบทเท่านั้น Mecanum ไม่ได้ระบุวิธีนี้Alternating airflow method; given as context only, not named by Mecanum

ฉบับในตารางไม่ได้ยืนยันว่าเครื่องหรือซอฟต์แวร์เป็นไปตามฉบับนั้น GET BEST SOUND จะยืนยันฉบับที่ SIGMA-X รองรับกับ Mecanum ก่อนระบุในเอกสารเสนอราคาหรือรายงานThe editions in the table do not confirm that the meter or software conforms to them. GET BEST SOUND will confirm with Mecanum which editions SIGMA-X implements before stating them in a quotation or report.

ข้อมูลจำเพาะSpecifications

ช่วงการวัดและขนาดตัวอย่างMeasurement ranges and sample sizes

รายการItemค่าที่ Mecanum ระบุStated by Mecanum
ความต้านทานการไหลต่อความหนา σAirflow resistivity σค่าที่ Mecanum ระบุStated by Mecanum400 – 4.6 × 10⁶ Pa·s/m²400 – 4.6 × 10⁶ Pa·s/m²
ความต้านทานการไหลจำเพาะ RsSpecific airflow resistance Rsค่าที่ Mecanum ระบุStated by Mecanum10 Pa·s/m – 110 kPa·s/m10 Pa·s/m – 110 kPa·s/m
ความต้านทานการไหล RAirflow resistance Rค่าที่ Mecanum ระบุStated by Mecanum1275 – 1.4 × 10⁷ Pa·s/m³1275 – 1.4 × 10⁷ Pa·s/m³
ความซึมผ่าน (permeability)Permeabilityค่าที่ Mecanum ระบุStated by Mecanum3.9 × 10⁻¹² – 4.8 × 10⁻⁸ m²3.9 × 10⁻¹² – 4.8 × 10⁻⁸ m²
ความเร็วการไหลFlow velocityค่าที่ Mecanum ระบุStated by Mecanum0.5 – 100 mm/s ขึ้นกับขนาดที่จับตัวอย่าง0.5 – 100 mm/s depending on the holder
ขนาดตัวอย่างSample sizeค่าที่ Mecanum ระบุStated by MecanumØ 44.4 มม. หรือ 100 มม. · หนาสูงสุด 100 มม.Ø 44.4 mm or 100 mm · up to 100 mm thick
ผลลัพธ์Outputsค่าที่ Mecanum ระบุStated by Mecanumσ (Pa·s/m²), Rs (Pa·s/m), R (Pa·s/m³), ความซึมผ่าน (m² หรือ darcy)σ (Pa·s/m²), Rs (Pa·s/m), R (Pa·s/m³), permeability (m² or darcy)
ขนาดเครื่องBench sizeค่าที่ Mecanum ระบุStated by Mecanum432 × 370 × 135 มม. · 100–240 VAC · USB 2.0432 × 370 × 135 mm · 100–240 VAC · USB 2.0

ช่วงการวัดของ σ, Rs, R และ permeability ในเอกสารข้อมูลระบุสำหรับตัวอย่าง Ø 100 มม. หนา 25.4 มม. ช่วงของตัวอย่างขนาดหรือความหนาอื่นจะต่างออกไป สำหรับวัสดุที่ต้านการไหลสูงมาก เช่น liner อากาศยาน ฟิล์มต้านทาน และแผ่นเจาะรู Mecanum มีเครื่องอีกรุ่นคือ High flow resistance meterThe σ, Rs, R and permeability ranges are stated in the data sheet for a Ø 100 mm × 25.4 mm sample; other sizes or thicknesses give different ranges. For very resistive materials such as aircraft liners, resistive films and perforated plates, Mecanum has a separate High flow resistance meter.

ข้อมูลจำเพาะทั้งหมดและความต้องการของระบบAll technical specifications and requirements
รายการItemรายละเอียดDetailsที่มาSource
หลักการPrincipleรายละเอียดDetailsวิธีตรง การไหลคงที่ ตัวควบคุมอัตราการไหลเชิงมวลและเซนเซอร์ความดันในเครื่องDirect method, steady flow; built-in mass-flow controller and pressure sensorที่มาSourceหน้าผลิตภัณฑ์ / เอกสารข้อมูล 2023Product page / 2023 data sheet
เซนเซอร์ความดันPressure sensorรายละเอียดDetails0–25 Pa0–25 Paที่มาSourceเอกสารข้อมูล 20232023 data sheet
ค่าที่รายงานReported valuesรายละเอียดDetailsที่ 0.5 mm/s และค่าประมาณที่ 0 mm/s (ค่าสถิต)At 0.5 mm/s and extrapolated to 0 mm/s (static value)ที่มาSourceเอกสารข้อมูล 20232023 data sheet
อากาศที่ต้องใช้Air supplyรายละเอียดDetailsอากาศอัดสะอาดและแห้ง อย่างน้อย 40 psi (276 kPa) มีเครื่องอัดอากาศที่เข้าชุดเป็นอุปกรณ์เสริมClean, dry compressed air, at least 40 psi (276 kPa); a matched compressor is optionalที่มาSourceเอกสารข้อมูล 2023 / หน้าผลิตภัณฑ์2023 data sheet / product page
อุณหภูมิใช้งานOperating temperatureรายละเอียดDetails10–40 °C10–40 °Cที่มาSourceเอกสารข้อมูล 20232023 data sheet
ซอฟต์แวร์SoftwareรายละเอียดDetailsSIGMA-XSIGMA-Xที่มาSourceหน้าผลิตภัณฑ์Product page

ซอฟต์แวร์และผลลัพธ์Software and results

SIGMA-X: ผลลัพธ์หน้าตาเป็นอย่างไรSIGMA-X: what the results look like

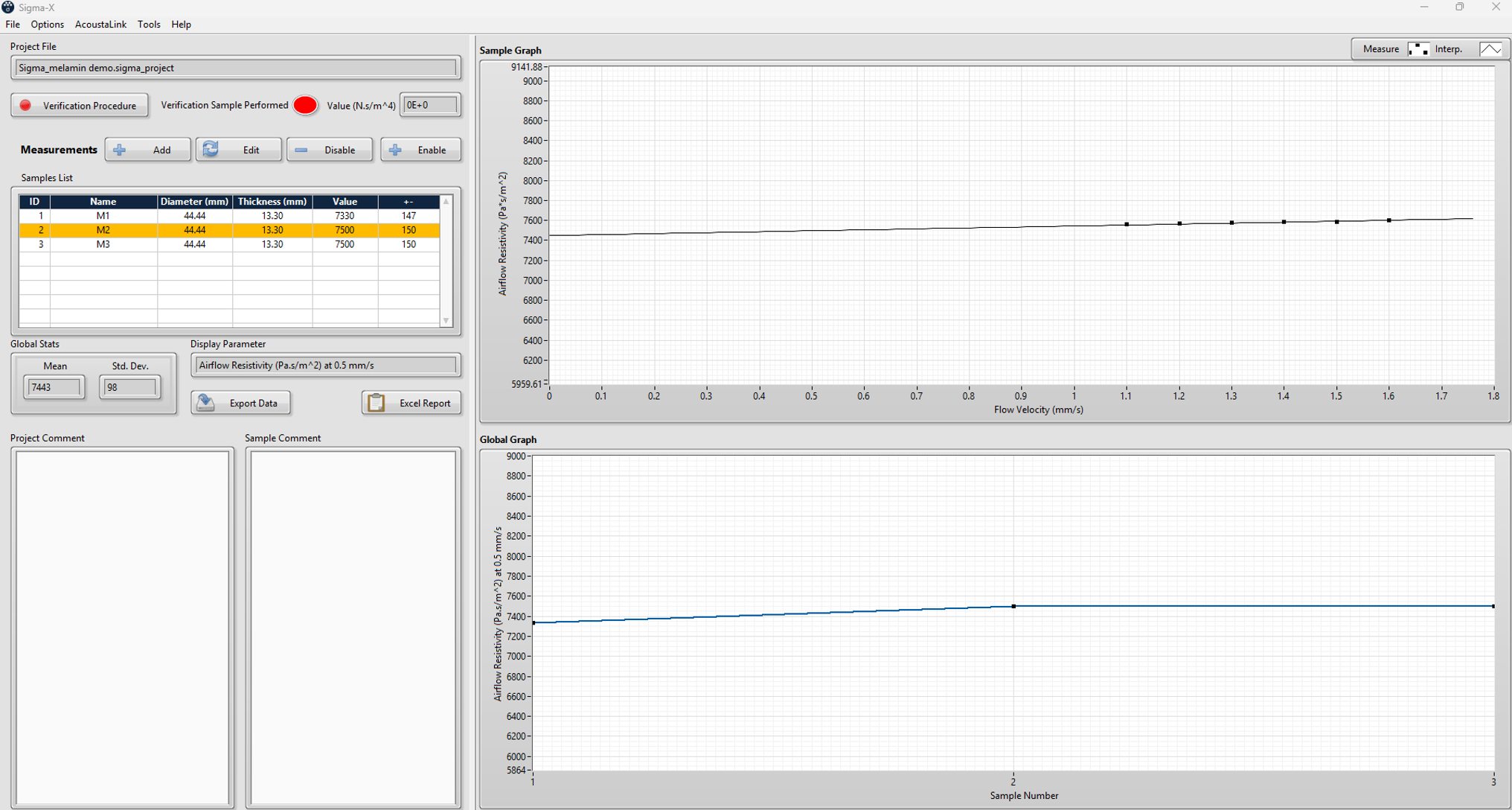

หน้าต่าง SIGMA-X: ปุ่ม Verification Procedure รายการตัวอย่าง 3 รายการ Ø 44.44 มม. หนา 13.30 มม. พร้อมค่าและความคลาดเคลื่อน ค่าเฉลี่ยและส่วนเบี่ยงเบนมาตรฐาน กราฟ airflow resistivity เทียบความเร็วการไหล และกราฟเทียบระหว่างตัวอย่างSIGMA-X window: Verification Procedure button, three samples of Ø 44.44 mm × 13.30 mm with values and uncertainty, mean and standard deviation, a graph of airflow resistivity against flow velocity and a graph across samples
ตัวอย่างข้อมูลสาธิตของ Mecanum (ไม่ใช่ผลวัดของ GET BEST SOUND): ตัวอย่างเมลามีน 3 ชิ้น กราฟบนแสดง airflow resistivity เทียบความเร็วการไหล ซึ่งเกือบคงที่ในช่วงความเร็วต่ำ กราฟล่างเทียบค่าที่ 0.5 mm/s ระหว่างชิ้น และด้านซ้ายสรุปค่าเฉลี่ยและส่วนเบี่ยงเบนมาตรฐาน คลิกเพื่อขยายMecanum demo data (not a GET BEST SOUND measurement): three melamine samples. The top graph plots airflow resistivity against flow velocity, nearly constant at these low velocities; the bottom graph compares the 0.5 mm/s values between samples; the left panel gives the mean and standard deviation. Click to enlarge ภาพ: MecanumImage: Mecanum
  • ควบคุมการไหลและเลือกช่วงการวัดอัตโนมัติAutomated flow control and auto-ranging
  • ขั้นตอนตรวจสอบกับตัวอย่างอ้างอิง (Verification Procedure) ก่อนวัดA verification procedure with a reference sample before measuring
  • เฉลี่ยหลายตัวอย่าง พร้อมค่าเฉลี่ยและส่วนเบี่ยงเบนมาตรฐานAveraging over samples, with mean and standard deviation
  • เครื่องมือประเมินความลึกการทะลุผ่าน (penetration depth) และเปรียบเทียบโครงการPenetration-depth evaluation and project comparison
  • รายงาน Excel ตาม ISO/ASTM ในคลิกเดียว และส่งออกข้อมูลOne-click ISO/ASTM Excel report and data export

ส่วนประกอบComponents

ระบบครบชุดประกอบด้วยอะไรWhat the complete system includes

ชุดวัด SIGMA ของ Mecanum แบบตั้งโต๊ะ มีตัวปรับแรงดันอากาศ เกจวัด และช่องวางตัวอย่างThe Mecanum SIGMA bench unit with air pressure regulator, gauge and sample port
ชุดวัดแบบตั้งโต๊ะ: อากาศอัดเข้าผ่านตัวปรับแรงดัน การควบคุมการไหลและการวัดความดันอยู่ภายในเครื่อง ตัวอย่างวางในช่องด้านบนThe bench unit: compressed air enters through the pressure regulator, flow control and pressure measurement are inside, and the sample sits in the port on top ภาพ: MecanumImage: Mecanum

ตามเอกสารข้อมูลของ Mecanum (ฉบับปี 2023) ระบบประกอบด้วย:According to Mecanum's data sheet (2023 issue), the system includes:

  • ชุดวัดพร้อมตัวควบคุมอัตราการไหลเชิงมวลและเซนเซอร์ความดันThe test bench with mass-flow controller and pressure sensor
  • ที่จับตัวอย่าง Ø 44.44 มม. และ 100 มม. พร้อมตะแกรงและแหวนØ 44.44 mm and 100 mm sample holders, with grids and rings
  • อะแดปเตอร์สำหรับแผ่นต้านทาน ผ้า และฟิล์มAn adaptor for resistive screens, fabrics and films
  • ตัวอย่างอ้างอิงสำหรับตรวจสอบ (verification sample) และซอฟต์แวร์ SIGMA-XA verification sample and the SIGMA-X software

อุปกรณ์เสริมที่ Mecanum ระบุ: เครื่องตัดวงกลมและเครื่องสไลซ์ (29 / 44.44 / 100 มม.) ตู้ครอบสำหรับสภาพแวดล้อมรุนแรง เครื่องอัดอากาศ และที่จับตัวอย่างสั่งทำ รายการนี้มาจากเอกสารข้อมูลปี 2023 ต้องยืนยันชุดปัจจุบันกับ Mecanum ก่อนเสนอราคาOptions Mecanum lists: circular cutter and slicer (29 / 44.44 / 100 mm), an enclosure for harsh environments, an air compressor and custom holders. This list comes from the 2023 data sheet; confirm the current bundle with Mecanum before quoting.

ตัวอย่างวัสดุSamples

เตรียมตัวอย่างอย่างไรHow to prepare samples

ขนาดที่ Mecanum ระบุคือ Ø 44.4 หรือ 100 มม. หนาสูงสุด 100 มม. ต่อไปนี้เป็น แนวทางทางวิศวกรรม ทั่วไป ไม่ใช่ขั้นตอนตามมาตรฐานฉบับเต็ม:Mecanum states Ø 44.4 or 100 mm samples up to 100 mm thick. The following is general engineering guidance, not the full procedure of a standard:

  • ตัดให้พอดีที่จับตัวอย่าง ไม่ให้อากาศรั่วรอบขอบ เพราะอากาศที่รั่วรอบขอบทำให้ค่าต่ำกว่าความจริงCut to fit the holder so no air bypasses the edge; edge leakage makes the value too low
  • ไม่บีบอัดตัวอย่าง การบีบเปลี่ยนโครงสร้างรูพรุนและทำให้ค่าสูงขึ้นDo not compress the sample; compression changes the pore structure and raises the value
  • วัดความหนาจริงของแต่ละชิ้น เพราะ σ = Rs / dMeasure the actual thickness of each specimen, since σ = Rs / d
  • วัดหลายชิ้นจากหลายตำแหน่งของแผ่น และตรวจทิศทางของวัสดุที่มีเส้นใยเรียงตัวMeasure several specimens from different places in the sheet, and check orientation for materials with aligned fibres
  • ถ้าจะใช้ค่า σ คู่กับผลจากท่ออิมพีแดนซ์ ให้ตัดตัวอย่างจากแผ่นเดียวกันและบันทึกไว้ด้วยกันIf σ will be used with impedance tube results, cut the specimens from the same sheet and record them together

ใช้คู่กันUsed together

ทำไมท่ออิมพีแดนซ์และ airflow resistivity จึงใช้คู่กันWhy the impedance tube and airflow resistivity belong together

สองเครื่องนี้ตอบคำถามคนละแบบ ท่ออิมพีแดนซ์วัดพฤติกรรมต่อเสียง ของตัวอย่าง (α, R, Zs, TL) ส่วน เครื่องวัดการไหลของอากาศวัดค่าทางกายภาพ ของโครงสร้างรูพรุน (σ) เครื่องหนึ่งไม่ได้แทนอีกเครื่องหนึ่ง เมื่อใช้ร่วมกัน σ ที่วัดได้โดยตรงสามารถกำหนดให้คงที่ใน FOAM-X ระหว่างหาพารามิเตอร์อื่นจากกราฟของท่อ ซึ่ง Mecanum อธิบายว่าช่วยนำทางการหาพารามิเตอร์ จากนั้นใช้พารามิเตอร์ใน NOVA เพื่อจำลองแบบวัสดุหลายชั้นและเทียบกับผลวัดThe two instruments answer different questions. The impedance tube measures acoustic behaviour of the sample (α, R, Zs, TL); the airflow meter measures a physical property of the pore structure (σ). Neither replaces the other. Used together, the directly measured σ can be fixed in FOAM-X while the other parameters are identified from the tube curve, which Mecanum describes as guiding the fit; the parameters then go into NOVA to simulate multilayer designs and compare them with measurements.

แผนภาพเวิร์กโฟลว์: ตัวอย่างวัสดุ วัดด้วยท่ออิมพีแดนซ์ เครื่องวัดการไหลของอากาศ และเครื่องวัดอื่นของ Mecanum ได้ข้อมูลผลวัด ส่งไป FOAM-X เพื่อระบุพารามิเตอร์ แล้วไป NOVA เพื่อจำลองวัสดุหลายชั้น นำไปสู่การตัดสินใจออกแบบ พร้อมเส้นประเทียบผลจำลองกับผลวัดWorkflow diagram: the material sample is measured with the impedance tube, the airflow resistance meter and other Mecanum benches; the measured data go to FOAM-X for parameter identification, then to NOVA for multilayer simulation and a design decision, with a dashed loop comparing simulation with measurement
ความเชื่อมโยงตามที่ Mecanum อธิบายในหน้าผลิตภัณฑ์: วัด → ระบุพารามิเตอร์ (FOAM-X) → จำลอง (NOVA) → เทียบกับผลวัด รูปแบบไฟล์และรายละเอียดการส่งข้อมูลระหว่างโปรแกรมยังไม่ได้ยืนยันThe links as Mecanum describes them on its product pages: measure → identify parameters (FOAM-X) → simulate (NOVA) → compare with measurement. File formats and data-transfer details are not confirmed

คำถามที่พบบ่อยFAQ

คำถามที่พบบ่อยเกี่ยวกับ airflow resistivityAirflow resistivity FAQ

Airflow resistance, specific airflow resistance และ airflow resistivity ต่างกันอย่างไร?How do airflow resistance, specific airflow resistance and airflow resistivity differ?

R = Δp / qv (Pa·s/m³) ขึ้นกับขนาดตัวอย่าง Rs = R · A (Pa·s/m) ตัดผลของพื้นที่ออก σ = Rs / d (Pa·s/m²) ตัดผลของความหนาออกด้วย จึงเป็นค่าของวัสดุเนื้อเดียวกันR = Δp / qv (Pa·s/m³) depends on the sample size; Rs = R · A (Pa·s/m) removes the area; σ = Rs / d (Pa·s/m²) also removes the thickness, so it is a property of a homogeneous material.

รู้ σ แล้วรู้ค่าการดูดซับเสียงเลยไหม?Does σ tell me the absorption?

ไม่ได้โดยตรง σ เป็นค่าป้อนหนึ่งของแบบจำลอง ค่าการดูดซับยังขึ้นกับความหนา ความพรุน รูปร่างรูพรุน และการติดตั้ง ใช้ท่ออิมพีแดนซ์วัดการดูดซับ และใช้ FOAM-X / NOVA ถ้าต้องการทำนายNot directly. σ is one model input; absorption also depends on thickness, porosity, pore shape and mounting. Use the impedance tube to measure absorption, and FOAM-X / NOVA to predict it.

เครื่องของ Mecanum ใช้วิธีตามมาตรฐานใด?Which standard method does the Mecanum meter use?

Mecanum ระบุ ISO 9053-1 และ ASTM C522 โดยไม่ระบุปีของฉบับ หลักการคือการไหลของอากาศคงที่แบบวิธีตรง ซึ่งตรงกับ ISO 9053-1 (ฉบับปัจจุบัน 2018) ไม่ใช่วิธีการไหลสลับทิศของ ISO 9053-2Mecanum names ISO 9053-1 and ASTM C522 without editions. The principle is a direct steady-flow method, matching ISO 9053-1 (current edition 2018), not the alternating-flow method of ISO 9053-2.

ต้องใช้ตัวอย่างขนาดเท่าไร?What sample size is needed?

Ø 44.4 มม. หรือ 100 มม. หนาไม่เกิน 100 มม. ตัด Ø 44.4 มม. จากแผ่นเดียวกับที่ใช้ในท่อ 44.4 มม. จะช่วยให้เทียบผลกันได้ง่ายขึ้นØ 44.4 mm or 100 mm, up to 100 mm thick. Cutting Ø 44.4 mm specimens from the same sheet used in a 44.4 mm tube makes the results easier to relate.

วัดผ้า ฟิล์ม หรือแผ่นต้านทานบาง ๆ ได้ไหม?Can it measure fabrics, films or thin resistive screens?

ได้ Mecanum ระบุอะแดปเตอร์สำหรับแผ่นต้านทาน ผ้า และฟิล์ม สำหรับวัสดุบางมักรายงานเป็น Rs สำหรับวัสดุที่ต้านการไหลสูงมาก เช่น liner อากาศยานหรือแผ่นเจาะรู Mecanum มี High flow resistance meter แยกต่างหากYes. Mecanum lists an adaptor for resistive screens, fabrics and films; thin materials are usually reported as Rs. For very resistive materials such as aircraft liners or perforated plates, Mecanum has a separate High flow resistance meter.

ต้องเตรียมอะไรในห้องปฏิบัติการ?What does the laboratory need?

ไฟ 100–240 VAC คอมพิวเตอร์ที่ต่อ USB และตามเอกสารข้อมูลปี 2023 ต้องมีอากาศอัดสะอาดและแห้งอย่างน้อย 40 psi (276 kPa) หรือใช้เครื่องอัดอากาศที่เป็นอุปกรณ์เสริม100–240 VAC power, a computer with USB and, per the 2023 data sheet, clean, dry compressed air at 40 psi (276 kPa) or more, or the optional compressor.

แหล่งข้อมูลทางการและการตรวจทานOfficial sources and review

ข้อมูลตรวจสอบกับเว็บไซต์และเอกสารข้อมูลทางการของ Mecanum และแคตตาล็อกของ ISO/ASTM เมื่อ 26 กันยายน 2026 เนื้อหาเขียนใหม่โดย GET BEST SOUND ไม่ได้คัดลอกจาก Mecanum หรือจากตัวมาตรฐานChecked against Mecanum's official website and data sheets and the ISO/ASTM catalogues on 26 September 2026; text written by GET BEST SOUND, not copied from Mecanum or the standards.

คุยเรื่องการวัด airflow resistivity ของวัสดุของคุณDiscuss airflow resistivity measurement for your material

บอกเราว่าวัสดุคืออะไร ขนาดและความหนาเท่าไร และจะใช้ค่า σ ทำอะไร (QC ข้อกำหนดวัสดุ หรือแบบจำลอง) ทีมวิศวกร GET BEST SOUND ช่วยแนะนำการกำหนดค่าและเวิร์กโฟลว์ที่เหมาะสมTell us what the material is, its size and thickness, and what σ will be used for (QC, a material specification or modelling). The GET BEST SOUND engineers will advise on the configuration and workflow.
