M2230 Measurement Microphone
ไมโครโฟนวัดเสียง Class 1 (Certified)Certified Class 1 measurement microphone
ไมโครโฟนวัดเสียงระดับ Class 1 สำหรับใช้ร่วมกับเครื่องวิเคราะห์เสียงในงานตรวจวัดเสียงสิ่งแวดล้อม งานอะคูสติกอาคาร และการตรวจรับระบบเสียงA Class 1 measurement microphone for use with acoustic analyzers in environmental noise measurement, building acoustics and sound system verification.
What is the M2230
M2230 คืออะไรWhat is the M2230?
ไมโครโฟนวัดเสียง Class 1 ที่ผ่านการรับรองตาม IEC 61672 ไดอะแฟรมโลหะ ประกอบจากปรีแอมป์ MA220 กับแคปซูลไมโครโฟน MC230A สำหรับเครื่องวัดระดับเสียง XL3 / XL2A certified Class 1 measurement microphone to IEC 61672 with a metal diaphragm, formed by the MA220 preamplifier and the MC230A capsule, for the XL3 / XL2 sound level meters.
ไมโครโฟน Condenser แบบ Continuous polarizationCondenser microphone with continuous polarization
ตาม IEC 61672 และ ANSI S1.4 ในชุดเครื่องวัดที่ได้ Type approvalIEC 61672 and ANSI S1.4, within a type-approved meter configuration
MC230A บนปรีแอมป์ MA220MC230A on the MA220 preamplifier
ไม่ต้องใช้แหล่งจ่ายไฟแยกNo separate power supply
เครื่องวัดอ่านรุ่นและค่า Calibration อัตโนมัติ (ASD)The meter reads the model and calibration values automatically (ASD)
ผลตอบสนองแบบ Free-field เรียบFlat free-field response
อ่านรายละเอียด M2230Read more about the M2230
ไมโครโฟนวัดเสียงของ NTi Audio ใช้ไฟ Phantom 48 V และมี Electronic data sheet ระบบ Automated Sensor Detection (ASD) ของเครื่องวิเคราะห์อ่านข้อมูลนี้อัตโนมัติ ทั้งรุ่นไมโครโฟน ความไว และข้อมูล Calibration จึงตั้งค่าได้เร็วและวัดได้แม่นยำNTi Audio measurement microphones are 48 V phantom powered and include an electronic data sheet. The analyzer's Automated Sensor Detection (ASD) reads the microphone model, sensitivity and calibration data automatically for faster set-up and accurate results.
ตัวไมโครโฟนมีปรีแอมป์อยู่ภายใน ต่อกับเครื่องวัดผ่านสาย ASD ได้ เช่น เพื่อวัดที่ตำแหน่งห่างจากเครื่อง หรือเพื่อลดการสะท้อนของเสียง สาย ASD 5 m และ 10 m ต่อพ่วงกันได้ และส่ง Data sheet ได้ถึงความยาวรวม 20 m หากยาวกว่านั้นต้องใช้สายสัญญาณเสียง Capacitance ต่ำและตั้งค่าความไวเอง ข้อมูลผลตอบสนองความถี่เฉพาะตัวของไมโครโฟนมีให้เป็นไฟล์ Excel และมีใบรับรองการสอบเทียบเป็นตัวเลือกThe microphone body contains the preamplifier and connects via the ASD cable, e.g. for remote measurement positions or to reduce acoustic reflections. 5 m and 10 m ASD cables can be joined, and the data sheet is transferred up to 20 m combined; beyond that a low-capacitance audio cable is used and the sensitivity is set manually. The individual frequency response is available as Excel data, and a calibration certificate is optional.
Certified Class 1 หมายถึงอะไรWhat certified Class 1 means
M2230 กับเครื่องวัดระดับเสียงที่ผ่านการรับรองThe M2230 and a certified sound level meter
M2230 เป็นไมโครโฟน Class 1 ที่ผ่านการรับรอง แต่การรับรองสำหรับงานตามกฎหมายใช้กับเครื่องวัดทั้งชุด ไม่ใช่ไมโครโฟนตัวเดียวThe M2230 is a certified Class 1 microphone, but certification for legal measurements applies to the complete meter configuration, not to the microphone alone.
ชุดที่ได้ Type approvalType-approved configurations
- XL3 + M2230: เครื่องวัดระดับเสียงแบบ Integrating ที่ได้ Type approval Class 1 ตาม IEC 61672 และ ANSI S1.4XL3 + M2230: integrating sound level meter with Class 1 type approval to IEC 61672 and ANSI S1.4
- XL2 ที่ติดตั้ง XL2 Type Approval Option (XL2-TA) + M2230 + Shroud MXA01 + Class 1 Sound CalibratorXL2 with the XL2 Type Approval Option (XL2-TA) + M2230 + shroud MXA01 + Class 1 sound calibrator
- ชุดกลางแจ้ง M2230 + WP40-90: Class 1 กับ XL2 หรือ XL3 (Certification: PTB)Outdoor M2230 + WP40-90: Class 1 with the XL2 or XL3 (certification: PTB)
สิ่งที่ต้องตรวจสอบWhat to check
- ใบรับรองของประเทศหรือหน่วยงานที่งานของคุณต้องการThe national or authority approval your work requires
- Firmware ของเครื่องวัดตรงตามที่ใบรับรองกำหนดMeter firmware as named in the approval
- การสอบเทียบยังไม่หมดอายุ (NTi Audio แนะนำทุก 1 ปี)A valid calibration (NTi Audio recommends every 1 year)
ไม่ใช่ Class 1 ทุกรุ่นที่ผ่านการรับรองNot every Class 1 microphone is certified
M2211, M2215 และ M2914 มีผลตอบสนองความถี่ในเกณฑ์ Class 1 แต่ไม่ใช่รุ่น Certified ดูการเปรียบเทียบทุกรุ่นที่หน้าไมโครโฟนวัดเสียงThe M2211, M2215 and M2914 have a Class 1 frequency response but are not certified. All models are compared on the measurement microphones page.
Applications
ใช้ในงานอะไรTypical applications
งานที่ NTi Audio ระบุสำหรับ M2230Applications named by NTi Audio for the M2230
งานวัดตามกฎหมายLegal applications
งานวัดที่ต้องใช้ไมโครโฟน Class 1 ที่ผ่านการรับรองMeasurements that require a certified Class 1 microphone
งานวัดเสียงรบกวนNoise measurements
ร่วมกับเครื่องวัดระดับเสียง XL3 / XL2With the XL3 / XL2 sound level meters
อะคูสติกอาคารBuilding acoustics
อยู่ในชุดวัดอะคูสติกอาคารมาตรฐานของ NTi Audio ร่วมกับ XL3 และ DS3Part of NTi Audio's standard building acoustics kit with the XL3 and DS3
ดู DS3 →See the DS3 →เฝ้าระวังเสียงกลางแจ้งOutdoor noise monitoring
M2230-WP = M2230 + Weather Protection WP40-90M2230-WP = M2230 + WP40-90 weather protection
ก่อนตัดสินใจBefore you decide
เมื่อไหร่ที่ M2230 ไม่ใช่ตัวเลือกที่ดีที่สุดWhen the M2230 is not the best choice
เฝ้าระวังเสียงระยะยาวแบบไม่มีคนดูแลLong-term unattended monitoring
M2230 ไม่มี Self-check สถานีที่ต้องพิสูจน์ว่าไมโครโฟนทำงานถูกต้องตลอดช่วงวัด ควรดู M2340 ซึ่งมี System self-test (CIC)The M2230 has no self-check. Stations that must prove the microphone worked throughout the measurement should look at the M2340, which has a system self-test (CIC).
ระดับเสียงสูงกว่า 137 dBLevels above 137 dB
M2230 รับระดับสูงสุด 137 dBSPL (THD 3%) งานระดับสูงมาก เช่น ใกล้ลำโพงกำลังสูงหรือเสียงระเบิด ต้องใช้ไมโครโฟนที่รับระดับได้สูงกว่า เช่น M2215 ดูหน้าไมโครโฟนวัดเสียงThe M2230 handles up to 137 dBSPL (3% THD). Very high levels, e.g. close to powerful loudspeakers or blasts, need a microphone with a higher maximum level such as the M2215 — see the microphones page.
งานทั่วไปที่ไม่ต้องการ Class 1General work that does not require Class 1
การตรวจระบบเสียง STIPA หรือการวัดระดับทั่วไปที่ไม่มีข้อกำหนด Class 1 ไมโครโฟน Class 2 อย่าง M4262 อาจคุ้มค่ากว่าFor sound-system checks, STIPA or general level surveys without a Class 1 requirement, a Class 2 microphone such as the M4262 may be more cost-effective.
กลางแจ้งโดยไม่มีอุปกรณ์ป้องกันOutdoors without protection
M2230 มี Protection class IP51 การติดตั้งกลางแจ้งนาน ๆ ใช้ M2230-WP ที่มี Weather Protection WP40-90The M2230 is IP51. For long outdoor installations use the M2230-WP with the WP40-90 weather protection.
เลือกไมโครโฟนChoosing a microphone
M2230 หรือรุ่นอื่น เหมาะกับงานไหนM2230 or another model: which suits which application
ไมโครโฟนวัดเสียงของ NTi Audio สำหรับ XL2 / XL3 ออกแบบมาสำหรับงานต่างกันNTi Audio measurement microphones for the XL2 / XL3 are designed for different jobs.
M2230 — Certified Class 1M2230 — certified Class 1
งานวัดตามกฎหมาย งานวัดเสียงรบกวน และอะคูสติกอาคาร ที่ต้องใช้เครื่องวัด Class 1 ที่ผ่านการรับรองLegal applications, noise measurements and building acoustics that require a certified Class 1 meter
M2340 — Certified Class 1 + Self-testM2340 — certified Class 1 + self-test
Class เดียวกับ M2230 เพิ่ม System self-test (CIC) สำหรับเฝ้าระวังเสียงระยะยาวSame class as the M2230, adds system self-test (CIC) for long-term monitoring
M2211 — Class 1 frequency response
ไมโครโฟนอเนกประสงค์ ไม่ใช่รุ่น Certified สำหรับ STIPA ระบบเสียง และการสอบเทียบโรงภาพยนตร์General-purpose microphone, not certified, for STIPA, sound systems and cinema calibration
M4262 — Class 2
ไมโครโฟน Class 2 คุ้มค่า สำหรับวัดระดับเสียงทั่วไป STIPA งานแสดงสด และตรวจรับ/บริการระบบเสียงติดตั้งCost-effective Class 2 microphone for general sound level testing, STIPA, live sound and commissioning/service of installed sound
ระบบวัดMeasurement system
M2230 ในระบบวัดเสียงThe M2230 in a measurement system
- M2230 (+ WP40-90 สำหรับกลางแจ้ง)M2230 (+ WP40-90 outdoors)
- สาย ASD (เมื่อวัดห่างจากเครื่อง)ASD cable (for remote positions)
- XL3 / XL2 อ่าน Electronic data sheetXL3 / XL2 reads the electronic data sheet
- สอบเทียบด้วย Class 1 Sound CalibratorCalibrate with the Class 1 Sound Calibrator
- วัดและบันทึกผลMeasure and log
จัดชุดตามงานConfigure by task
ชุด M2230 สำหรับงานแต่ละแบบM2230 sets for each kind of work
ไมโครโฟนเป็นเพียงส่วนหนึ่งของระบบวัด รายการด้านล่างสรุปจากชุดที่ NTi Audio ระบุ GET BEST SOUND ยืนยันรายการและรหัสในใบเสนอราคาThe microphone is one part of a measurement system. The sets below are summarised from those NTi Audio names; GET BEST SOUND confirms items and order codes in the quotation.
อะคูสติกอาคารBuilding acoustics
- XL3 + M2230 + 1/2″ Windscreen 90 mmXL3 + M2230 + 1/2″ windscreen 90 mm
- DS3 + PA3, Class 1 Sound Calibrator
- XL3 Sound Insulation Bundle และ Sound Insulation ReporterXL3 Sound Insulation Bundle and Sound Insulation Reporter
กลางแจ้งและเฝ้าระวังOutdoor and monitoring
- M2230-WP (M2230 + WP40-90)
- สาย WP ASD 5 / 10 / 20 mWP ASD cable 5 / 10 / 20 m
- เลือก Filter ทิศทางเสียงในเครื่องวัดให้ตรงการติดตั้งSelect the sound-incidence filter in the meter to match the installation
ชุดที่ต้องใช้เครื่องวัดที่ได้ Type approval ดูหัวข้อ Certified Class 1 ด้านบนFor sets that need a type-approved meter, see the certified Class 1 section above.
การสอบเทียบCalibration
สอบเทียบ M2230 ก่อนวัดCalibrating the M2230 before measuring
Class 1 Sound Calibrator
Sound calibrator ใช้แบตเตอรี่ สำหรับไมโครโฟนและเครื่องวัด Class 1 ให้ระดับ 94 dB ที่ 1 kHzBattery-operated calibrator for Class 1 microphones and meters, delivering 94 dB at 1 kHz
ตัวอย่างกับ XL3Example with the XL3
- เปิดหน้าจอ Calibration บน XL3Open the Calibration screen on the XL3
- ตั้งระดับ Calibrator ตามค่า Free-field correction ของ M2230 กับรุ่น Calibrator ที่ใช้ (ดูตารางที่หน้า Sound Calibrator)Set the calibrator level using the free-field correction for the M2230 with the calibrator model in use (see the table on the Sound Calibrator page)
- สวม Calibrator บนไมโครโฟนแล้วเปิดเครื่อง กด START แล้ว OKFit the calibrator on the microphone, switch it on, tap START then OK
ใบรับรองการสอบเทียบจากผู้ผลิตManufacturer calibration certificate
ระบุข้อมูลเฉพาะของผลิตภัณฑ์พร้อมหมายเลขเครื่อง ขั้นตอนการสอบเทียบและปรับตั้งเป็นไปตามข้อกำหนดด้านเอกสารและการสอบกลับได้ของ EN ISO / IEC 17025Lists the individual product data with serial number; calibration and adjustment follow the documentation and traceability requirements of EN ISO / IEC 17025
ค่าแก้ไขของ Calibrator แต่ละรุ่นอยู่ในเอกสาร XL3 Technical Data หัวข้อ Free-field correctionCorrection values per calibrator model are in the XL3 technical data (free-field correction).
งานกลางแจ้งOutdoor use
M2230-WP: ไมโครโฟนกลางแจ้งM2230-WP outdoor microphone
M2230-WP
M2230 + Weather Protection WP40-90 ผ่านข้อกำหนด Class 1 ตาม IEC 61672 และ ANSI S1.4 กับ XL2 หรือ XL3 (Certification: PTB) ต้องเลือก Filter แก้ค่าตามทิศทางเสียง (แนวราบ/แนวดิ่ง) ในเครื่องวัดM2230 + WP40-90 weather protection fulfils Class 1 per IEC 61672 and ANSI S1.4 with the XL2 or XL3 (certification: PTB); the correction filter for the sound incidence (horizontal / vertical) must be selected in the meter
การป้องกันProtection
- ป้องกันฝน ฝุ่น ลม และนกเกาะProtection from rain, dust, wind and perching birds
- วัสดุไม่เป็นสนิม ถอดส่วนบนออกได้เพื่อสอบเทียบCorrosion-free materials; removable top section for calibration
- ติดขาตั้งมาตรฐาน หรือยึดเสา (Pole mount) เป็นตัวเลือกStandard tripod mount, optional pole mount
- NTi Audio แนะนำให้เปลี่ยน Windscreen ทุกปีและเมมเบรนทุก 2 ปีNTi Audio recommends replacing the windscreen yearly and the membrane every 2 years
สาย WP ASDWP ASD cables
- 5 m (600 000 306), 10 m (600 000 307), 20 m (600 000 308)
- ขั้วต่อ XLR ตัวเมีย IP65 สำหรับ WP40/WP62IP65 female XLR connector, for use with WP40/WP62

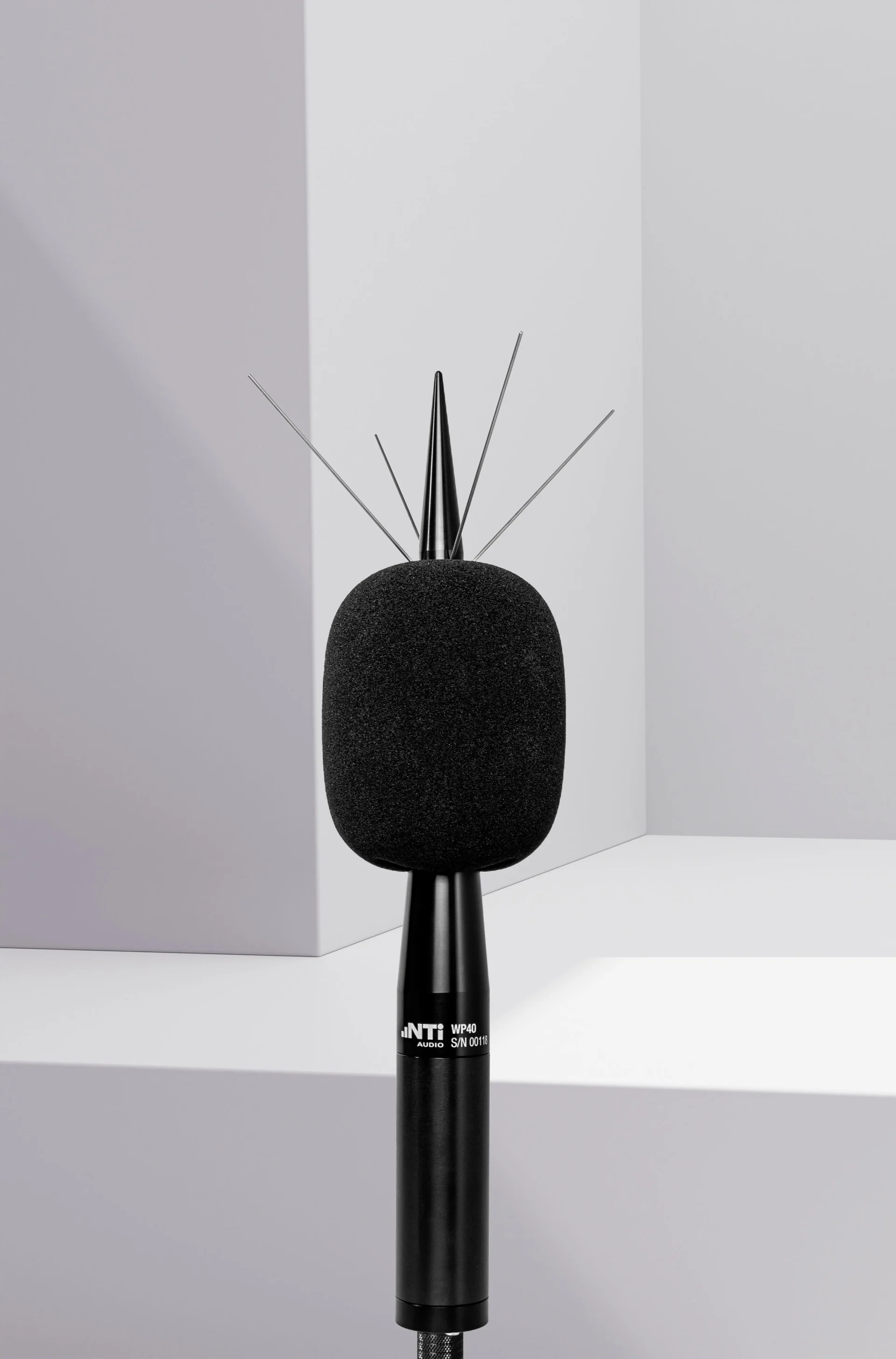

ไมโครโฟนพร้อมชุดกันสภาพอากาศ WP40 สำหรับวัดกลางแจ้ง และตัวอย่างการติดตั้ง (ภาพ: NTi Audio)A measurement microphone with WP40 weather protection for outdoor use, and an example installation (images: NTi Audio)
การใช้งานและดูแลUse and care
ใช้ M2230 ให้ได้ผลถูกต้องGetting correct results from the M2230
หันไมโครโฟนไปทางแหล่งเสียงPoint it at the source
M2230 เป็นไมโครโฟนแบบ Free-field ผลตอบสนองถูกปรับไว้สำหรับเสียงที่มาจากด้านหน้า (0°) ในงานที่มีแหล่งเสียงชัดเจน ให้หันปลายไมโครโฟนไปทางแหล่งเสียงThe M2230 is a free-field microphone: its response is equalised for sound arriving from the front (0°). Where there is a clear source, point the tip of the microphone at it.
ห่างตัวผู้วัดและพื้นผิวสะท้อนKeep away from your body and reflecting surfaces
ตัวผู้วัดและพื้นผิวใกล้ไมโครโฟนสะท้อนเสียงเข้าไมโครโฟน ใช้ขาตั้งหรือสาย ASD เพื่อวางไมโครโฟนห่างจากตัวYour body and surfaces close to the microphone reflect sound into it. Use a tripod or an ASD cable to place the microphone away from yourself.
ใช้ WindscreenUse a windscreen
ลมที่ผ่านไมโครโฟนทำให้เกิดเสียงรบกวนความถี่ต่ำ M2230 มาพร้อม Windscreen 50 mm และชุดวัดอะคูสติกอาคารใช้ขนาด 90 mmWind over the microphone creates low-frequency noise. The M2230 comes with a 50 mm windscreen; the building acoustics kit uses the 90 mm size.
ป้องกันความชื้นและแรงกระแทกProtect from moisture and shock
ใช้งานในช่วงความชื้น 5 – 90% RH ไม่ควบแน่น ปิดฝากันฝุ่นเมื่อไม่ใช้ ห้ามแตะไดอะแฟรม และตรวจด้วย Calibrator ก่อนและหลังการวัดทุกครั้งUse it within 5 – 90% RH, non-condensing; fit the dust cap when not in use; never touch the diaphragm; and check with the calibrator before and after every measurement.
Learn more
เรียนรู้เพิ่มเติมLearn more
บทความความรู้ มาตรฐาน และกรณีศึกษาที่อธิบายเรื่องนี้ตั้งแต่พื้นฐานKnowledge articles, standards and case studies that explain this from the basics
วิธีการตรวจวัด: โจทย์ ขั้นตอน เครื่องมือ และการอ่านผลApplication guide: task, workflow, equipment and interpretation
ไมโครโฟนวัดเสียงและสายการวัดMeasurement microphones and the measurement chainไมโครโฟนวัดเสียงทำงานอย่างไร และทำไมทั้งสายการวัดจึงสำคัญHow measurement microphones work, and why the whole chain matters
วิธีเลือกไมโครโฟนวัดเสียงHow to choose a measurement microphoneCertified Class 1, Class 1 frequency response และ Class 2 และปัจจัยอื่นในการเลือกไมโครโฟนCertified Class 1, Class 1 frequency response, Class 2, and the other factors in choosing a microphone
การสอบเทียบไมโครโฟนและเครื่องสอบเทียบเสียงMicrophone calibration and the sound calibratorตรวจเช็กภาคสนามกับสอบเทียบในห้องปฏิบัติการ ต่างกันอย่างไร และทำไมต้องทำทั้งสองอย่างField check vs laboratory calibration, and why you need both
เครื่องวัดระดับเสียงคืออะไร และ Class 1 / Class 2 ต่างกันอย่างไรWhat is a sound level meter? Class 1 vs Class 2เครื่องวัดระดับเสียงทำงานอย่างไร และเลือก Class 1 หรือ Class 2How a sound level meter works, and choosing Class 1 or Class 2
IEC 61672 — เครื่องวัดระดับเสียงIEC 61672 — Sound level metersมาตรฐานของเครื่องวัดระดับเสียง: Class 1 / Class 2, การถ่วงน้ำหนัก และการทดสอบเครื่องThe sound level meter standard: Class 1 / Class 2, weightings and instrument testing
Engineering support
ต้องการจัดชุดไมโครโฟนและเครื่องวัดให้ตรงกับงาน?Need a microphone and meter set for your work?
ทีมวิศวกร GET BEST SOUND ช่วยเลือกอุปกรณ์ จัดชุดระบบ และวางขั้นตอนการวัดให้ตรงกับงานของคุณGET BEST SOUND engineers help with product selection, system configuration and the measurement workflow for your work.
Technical data
ข้อมูลทางเทคนิค M2230M2230 technical data
| ประเภทType | Omni-directional, condenser free-field microphone, continuous polarizationOmni-directional, condenser free-field microphone with continuous polarization |
|---|---|
| Classification (IEC 61672, ANSI S1.4) | Class 1 certified |
| ส่วนประกอบComponents | ปรีแอมป์ MA220 + แคปซูล MC230AMA220 preamplifier + MC230A microphone capsule |
| ย่านความถี่Frequency range | 5 Hz – 20 kHz |
| ความไว (Typical @ 1 kHz)Sensitivity (typical @ 1 kHz) | 42 mV/Pa, ±2 dB |
| Intrinsic noise (typical) | 16 dB(A) |
| ระดับเสียงสูงสุด (THD 3%, 1 kHz)Maximum SPL (3% THD, 1 kHz) | 137 dBSPL |
| ช่วงวัดกับ XL3Measuring range with the XL3 | 17.1 dB(A) – 137.8 dB; Linear: 24 dB(A) – 137 dB | 27 dB(C) – 137 dB17.1 dB(A) – 137.8 dB; linear: 24 dB(A) – 137 dB | 27 dB(C) – 137 dB |
| ไฟเลี้ยง / ขั้วต่อPower / connector | Phantom 48 VDC, 2.3 mA typical; XLR 3-pin balanced, 100 Ω symmetrical48 VDC phantom, 2.3 mA typical; balanced 3-pin XLR, 100 Ω symmetrical |
| Electronic data sheet | NTi Audio ASD ตาม IEEE P1451.4 V1.0, Class 2, Template 27NTi Audio ASD according to IEEE P1451.4 V1.0, Class 2, Template 27 |
| NTi Audio # | 600 040 050 (GET BEST SOUND ยืนยันรหัสในใบเสนอราคา)600 040 050 (GET BEST SOUND confirms the code in the quotation) |
ดูสเปกทางเทคนิคทั้งหมดShow all technical specifications
แคปซูลและผลตอบสนองCapsule and response
- แคปซูล 1/2″ ถอดได้ เกลียว 60UNS2 Type WS2F ตาม IEC 61094-41/2″ removable capsule, 60UNS2 thread, type WS2F according to IEC 61094-4
- Free-field equalized (ชดเชยผลตอบสนองสำหรับสนามเสียงอิสระภายในไมโครโฟน)Free-field equalized (compensates internally for the free-field pressure increase)
- Frequency response tolerance (typical): ±1 dB @ 5 – 20 Hz, ±1 dB @ >20 Hz – 4 kHz, ±1.5 dB @ >4 – 10 kHz, ±2 dB @ >10 – 16 kHz, ±3 dB @ >16 – 20 kHz
- Self-check: ไม่มี (M2340 มี Self-check)Self-check: no (the M2340 has self-check)
สภาพแวดล้อมEnvironment
- อุณหภูมิใช้งาน –10 ถึง +50 °C; Temperature coefficient < –0.015 dB/°CTemperature range –10 to +50 °C; temperature coefficient < –0.015 dB/°C
- ความชื้น 5 – 90% RH ไม่ควบแน่น; ผลของความชื้น < ±0.05 dBHumidity 5 – 90% RH non-condensing; influence of humidity < ±0.05 dB
- ผลของความดันอากาศ 0.005 dB/kPa; Long-term stability > 250 years/dBInfluence of air pressure 0.005 dB/kPa; long-term stability > 250 years/dB
ตัวเครื่องMechanical
- เส้นผ่านศูนย์กลาง 20.5 mm, ยาว 154 mm, หนัก 100 gDiameter 20.5 mm, length 154 mm, weight 100 g
- Protection class IP51
อุปกรณ์ในกล่องScope of delivery
- ไมโครโฟน (ปรีแอมป์ MA220 + แคปซูล) และฝาครอบกันฝุ่นMicrophone (MA220 preamplifier + capsule) and dust cap
- Windscreen 50 mm50 mm windscreen
- ที่จับไมโครโฟน MH01 พร้อม Adapter 5/8″ – 3/8″Microphone holder MH01 with 5/8″ – 3/8″ adapter
- คู่มือ และกราฟผลตอบสนองความถี่เฉพาะตัวOperating manual and individual frequency response chart
ข้อมูลจาก Technical Data Measurement Microphones และคู่มือไมโครโฟน V2.0 ของ NTi Audio, XL3 Technical Data (ช่วงวัดกับ XL3) และหน้า Class 1 Certified ของ NTi AudioFrom NTi Audio's Technical Data Measurement Microphones and microphone manual V2.0, the XL3 technical data (range with the XL3) and NTi Audio's Class 1 Certified page.
Accessories
อุปกรณ์เสริมAccessories
อุปกรณ์ที่ NTi Audio ระบุสำหรับไมโครโฟน Class 1Accessories listed by NTi Audio for its Class 1 microphones
94 dB @ 1 kHz สำหรับไมโครโฟน Class 194 dB at 1 kHz for Class 1 microphones
สำหรับไมโครโฟน 1/2″ M2230 และ M2340 งานกลางแจ้งFor the 1/2″ M2230 and M2340 outdoors
5 / 10 / 20 m ขั้วต่อ IP65 สำหรับ WP40/WP625 / 10 / 20 m with IP65 connector, for WP40/WP62
ต่อความยาวสายไมโครโฟนพร้อมส่ง Electronic data sheetExtends microphone connections with electronic data sheet transfer
อยู่ในชุดวัดอะคูสติกอาคารของ NTi AudioPart of NTi Audio's building acoustics kit
ใบรับรองการสอบเทียบจากผู้ผลิตManufacturer calibration certificate
ปรีแอมป์ของ M2230 ใช้กับแคปซูลมาตรฐาน 1/2″The M2230's preamplifier, for standard 1/2″ capsules
อ่านก่อนตัดสินใจLearn before you buy
ความรู้ที่เกี่ยวข้องRelated knowledge
วิธีเลือกไมโครโฟนวัดเสียงHow to choose a measurement microphone
Class, ชนิดสนามเสียง, ระดับสูงสุด และงานที่ใช้Class, sound-field type, maximum level and application
ดูรายละเอียด →Learn more →ไมโครโฟนวัดเสียงและระบบวัดMeasurement microphones and the measurement chain
แคปซูล ปรีแอมป์ สาย และเครื่องวัดCapsule, preamplifier, cable and meter
ดูรายละเอียด →Learn more →เครื่องวัดระดับเสียง Class 1 กับ Class 2Sound level meters: Class 1 vs Class 2
ความต่างที่มีผลต่องานของคุณThe differences that matter for your work
ดูรายละเอียด →Learn more →IEC 61672
มาตรฐานเครื่องวัดระดับเสียงและ Type approvalThe sound level meter standard and type approval
ดูรายละเอียด →Learn more →การสอบเทียบไมโครโฟนMicrophone calibration
ตรวจหน้างานและสอบเทียบในห้องปฏิบัติการField checks and laboratory calibration
ดูรายละเอียด →Learn more →คู่มือ: สำรวจเสียงในสิ่งแวดล้อมGuide: environmental noise survey
งานที่มักต้องใช้ไมโครโฟน Class 1A typical task that calls for a Class 1 microphone
ดูรายละเอียด →Learn more →FAQ
คำถามที่พบบ่อยFrequently asked questions
ซื้อ M2230 แล้ว XL2 ของฉันเป็นเครื่องวัดที่ได้ Type approval เลยไหมDoes adding an M2230 make my XL2 type-approved?
ไม่ Type approval ใช้กับชุดเครื่องวัดทั้งชุด สำหรับ XL2 ต้องมี XL2 Type Approval Option พร้อม M2230, Shroud MXA01 และ Class 1 Sound Calibrator และ Firmware ตามที่ใบรับรองกำหนด ส่วน XL3 + M2230 เป็นชุดที่ได้ Type approval Class 1No. Type approval applies to the complete configuration. The XL2 needs the XL2 Type Approval Option with the M2230, shroud MXA01, Class 1 Sound Calibrator and the firmware named in the approval. XL3 + M2230 is a type-approved Class 1 configuration.
M2230 กับ M2340 ต่างกันอย่างไรHow do the M2230 and M2340 differ?
ทั้งสองเป็นไมโครโฟน Class 1 ที่ผ่านการรับรอง M2340 เพิ่ม System self-test (CIC) ซึ่งเหมาะกับการเฝ้าระวังเสียงระยะยาว ถ้าวัดแบบมีผู้ดูแลเป็นครั้ง ๆ M2230 ก็เพียงพอBoth are certified Class 1 microphones. The M2340 adds a system self-test (CIC), which suits long-term monitoring. For attended, one-off measurements the M2230 is sufficient.
ต่อสายยาวได้แค่ไหนHow long can the cable be?
สาย ASD 5 m และ 10 m ต่อพ่วงกันได้ และส่ง Electronic data sheet ได้ถึงความยาวรวม 20 m ถ้ายาวกว่านั้นใช้สายสัญญาณเสียง Capacitance ต่ำ และตั้งค่าความไวในเครื่องวัดเอง5 m and 10 m ASD cables can be joined, and the electronic data sheet transfers up to 20 m in total. Beyond that, use a low-capacitance audio cable and set the sensitivity on the meter manually.
ใช้ M2230 กับเครื่องวิเคราะห์ยี่ห้ออื่นได้ไหมCan the M2230 be used with other analyzers?
M2230 ใช้ไฟ Phantom 48 V ผ่านขั้วต่อ XLR การอ่าน Data sheet อัตโนมัติ (ASD) ออกแบบสำหรับเครื่องวิเคราะห์ของ NTi Audio กับอุปกรณ์อื่นต้องตั้งค่าความไวเอง และสถานะ Class 1 Certified ใช้กับชุดที่ได้ Type approval เท่านั้น ปรึกษาวิศวกรก่อนThe M2230 runs on 48 V phantom power via XLR. Automatic data-sheet reading (ASD) is designed for NTi Audio analyzers; with other equipment the sensitivity is set manually, and certified Class 1 status applies only within a type-approved configuration. Ask an engineer first.
ต้องสอบเทียบบ่อยแค่ไหนHow often does it need calibration?
ตรวจด้วย Sound Calibrator ก่อนและหลังการวัดทุกครั้ง และสอบเทียบทั้งชุดในห้องปฏิบัติการเป็นระยะ NTi Audio แนะนำทุก 1 ปีCheck it with the sound calibrator before and after every measurement, and have the complete set calibrated in a laboratory periodically; NTi Audio recommends every 1 year.
Gallery
ต้องการไมโครโฟน Certified Class 1 สำหรับงานของคุณ?Need a certified Class 1 microphone for your work?
ให้วิศวกร GET BEST SOUND ช่วยจัดชุดไมโครโฟน เครื่องวัด อุปกรณ์กลางแจ้ง และการสอบเทียบให้ครบLet GET BEST SOUND engineers configure the microphone, meter, outdoor accessories and calibration as one system.
