GSS 5GV Vibration Monitor
เครื่องเฝ้าระวังการสั่นสะเทือนและการเอียงแบบ 3 แกนThree-axis vibration and tilt monitor
เครื่องเฝ้าระวังการสั่นสะเทือนแบบ MEMS 3 แกนพร้อมวัดการเอียง สำหรับประเมินความเสียหายของโครงสร้าง ความสบายของผู้อยู่อาศัย และการปกป้องอุปกรณ์ที่ไวต่อการสั่น ทำงานด้วยแบตเตอรี่ติดตั้งค้างหน้างานได้นาน และส่งข้อมูลผ่านเครือข่ายมือถือเข้า MeasurEyeA three-axis MEMS vibration monitor with tilt measurement for structural damage assessment, occupant comfort monitoring and sensitive-equipment protection. It runs on battery for long unattended deployments and sends data over the mobile network to MeasurEye.
What is GSS 5GV
GSS 5GV คืออะไรWhat is the GSS 5GV?
GSS 5GV เป็นเครื่องเฝ้าระวังการสั่นสะเทือนแบบไร้สายที่ติดตั้งค้างไว้หน้างาน วัดการสั่นทั้ง 3 แกนและการเอียงของโครงสร้าง คำนวณค่าตามมาตรฐานในตัวเครื่อง เก็บข้อมูลในตัว และส่งผลพร้อมการแจ้งเตือนผ่านเครือข่ายมือถือ ไม่ต้องใช้ Accelerometer หรือเครื่องวัดแยกThe GSS 5GV is a wireless vibration monitor that stays installed on site: it measures vibration on three axes plus structural tilt, calculates standard-based values in the unit, stores data internally, and sends results and alerts over the mobile network. No separate accelerometer or meter is needed.
เซนเซอร์ MEMS ในตัวBuilt-in MEMS sensor
สอดคล้องตาม DIN 45669-1 (หน้าเว็บ NTi ระบุ Class 1)Conformance with DIN 45669-1 (NTi's web page states Class 1)
ย่านการตอบสนอง ±40 g ต่อแกนResponse range, ±40 g per axis
แกน Z ตามแรงโน้มถ่วงZ-axis follows gravity
ไม่ต้องใช้ Calibrator หรือถอดเครื่องNo calibrator or disassembly required
เชื่อมกับ MeasurEye หรือระบบของคุณMeasurEye or your own back end
สิ่งที่วัดWhat it measures
สามงานหลักในเครื่องเดียวThree monitoring tasks in one unit
ความปลอดภัยของโครงสร้างStructural health monitoring
- Peak Particle Velocity (PPV), Peak Vector Sum และความถี่เด่น (Zero Crossing หรือ FFT) ในย่าน 1 Hz – 1 kHzPeak Particle Velocity (PPV), Peak Vector Sum and dominant frequency (Zero Crossing or FFT), 1 Hz – 1 kHz
- วัดการเอียง Pitch และ Roll สูงสุด 90° ความละเอียด 0.0035°Tilt: pitch and roll up to 90°, 0.0035° resolution
- ตั้งรอบรายงาน PPV/DF ได้ 30 วินาที ถึง 1 ชั่วโมงAdjustable PPV/DF reporting interval: 30 seconds to 1 hour
ความสบายของผู้อยู่อาศัยOccupant comfort
- Vibration Dose Value (VDV) ตาม BS 6472Vibration Dose Values (VDV) per BS 6472
- ความเร่งถ่วงน้ำหนักความถี่ (AWt) ตาม ISO 2631Frequency-weighted acceleration (AWt) per ISO 2631
- ค่า KB (KBFT) ตาม DIN 4150-2KB-value (KBFT) per DIN 4150-2
- สเปกตรัม 1/3 ออกเตฟ (ความเร็ว ความเร่ง และ dBV)1/3-octave spectrum (velocity, acceleration and dBV)
ปกป้องอุปกรณ์ที่ไวต่อการสั่นSensitive-equipment protection
- VC curves สูงสุดถึง VC-CVC curves up to VC-C
- สำหรับเครื่องจักรความแม่นยำสูง อุปกรณ์การแพทย์ และอุปกรณ์ห้องปฏิบัติการFor precision machinery, medical devices and lab equipment
มาตรฐานStandards
มาตรฐานที่ NTi Audio ระบุStandards named by NTi Audio
ความสอดคล้องของเครื่องวัดInstrument conformance
- DIN 45669-1 (หน้าเว็บ NTi ระบุ Class 1)DIN 45669-1 (NTi's web page states Class 1)
- ISO 8041
- ISEE
ย่านความถี่ตามเกณฑ์การสั่นสะเทือนFrequency ranges for vibration criteria
- ISEE seismograph
- DIN 4150-3, DIN 4150-2
- BS 7385
- AS 2817.2-2006
- ÖNORM S 9012
- IN 1226, ICPE Circulaire 1986
- NS 8176 Comfort, NS 8141 Construction, NS 8141-1
- ISO 8569 ACC
- SS 02211 Shaft, SS 4604861 Comfort, SS 4604866 Blast
Weighting และค่าประเมินความสบายWeightings and comfort evaluation
- ISO 2631:1989, ISO 2631:2003 (AWt)
- BS 6472-2008 (VDV)
- UNI 9614-2017
- DIN 4150-2 (KBFT)
- VC curves
รายชื่อมาตรฐานตามที่ NTi Audio ระบุในหน้าเว็บและ Product Data การเลือกเกณฑ์ประเมินที่ใช้กับโครงการของคุณ ปรึกษาวิศวกร GET BEST SOUNDStandards as named in NTi Audio's web page and Product Data. Ask GET BEST SOUND engineers which evaluation criteria apply to your project.
การเชื่อมต่อConnectivity
ส่งข้อมูล ตั้งค่า และแจ้งเตือนจากระยะไกลRemote data, configuration and alerts
การสื่อสารCommunication
- โมดูลสื่อสารแบบเลือกได้: Bluetooth + 4G หรือ Bluetooth + Wi-FiModular communications: Bluetooth + 4G or Bluetooth + Wi-Fi
- โมเด็ม 3G/4G (Global bands) ใช้ SIM การ์ด3G/4G modem (global bands) with SIM card
- ตั้งค่าหน้างานผ่าน Bluetooth ด้วยแอปมือถือ หรือผ่าน USB ด้วยโปรแกรมบน PCLocal set-up via Bluetooth with the mobile app, or via USB with a PC application
เชื่อมกับระบบIntegration
- MQTT สำหรับเชื่อมต่อแบบเรียลไทม์MQTT for real-time integration
- FTP และ HTTP uploadFTP and HTTP uploads
- ข้อมูลออกเป็น CSV / JSON / BINCSV / JSON / BIN data output
- ตั้งชื่อไฟล์ด้วย Macro (Device ID, Timestamp, Sequence number)Macro-based file naming (device ID, timestamp, sequence number)
ตั้งค่าและแจ้งเตือนConfiguration and alerts
- ตั้งค่าระยะไกลผ่าน MeasurEye, SMS, MQTT หรือ FTPRemote configuration via MeasurEye, SMS, MQTT or FTP
- แจ้งเตือนเหตุการณ์แบบเรียลไทม์ผ่าน MeasurEye, MQTT, SMS หรืออีเมลReal-time event alerts via MeasurEye, MQTT, SMS or e-mail
- SMS แจ้งเตือนได้สูงสุด 5 หมายเลขSMS alerts to up to 5 mobile phones
MeasurEye
ทำงานร่วมกับ MeasurEyeWorking with MeasurEye
- ติดตั้ง GSS 5GV บนโครงสร้างMount the GSS 5GV on the structure
- ตั้งค่าจากระยะไกลใน MeasurEyeConfigure it remotely in MeasurEye
- ดูข้อมูลสดและแนวโน้มย้อนหลังView live data and historical trends
- แจ้งเตือนเหตุการณ์แบบเรียลไทม์Real-time event alerts
- รายงาน PDF อัตโนมัติ รายวัน / รายสัปดาห์ / รายเดือนAutomated PDF reports: daily / weekly / monthly
ใน MeasurEye ข้อมูลการสั่นสะเทือนเพื่อความสบายของผู้อยู่อาศัยเข้าระบบทุก 10 s และข้อมูลโครงสร้างทุก 60 s และดูร่วมกับข้อมูลเสียงจาก XL3 ในโปรเจกต์เดียวกันได้In MeasurEye, occupant vibration data arrives every 10 s and structural vibration data every 60 s, and can be viewed with XL3 noise data in the same project.
Why GSS 5GV
ออกแบบมาให้ติดตั้งค้างหน้างานDesigned to stay on site
- ดูแลน้อยLow maintenanceใช้งานด้วยแบตเตอรี่ได้ถึง 6 เดือนในโหมดประหยัดพลังงาน (ส่ง PPV/DF ทุก 4 ชั่วโมง) หรือต่อไฟภายนอกได้Up to 6 months on battery in low-power mode (PPV/DF pushed every 4 hours), or run on external power
- ทนสภาพแวดล้อมRobustตัวเครื่อง IP67 ปิดผนึก ใช้งานได้ –40 °C ถึง +85 °CSealed IP67 housing, operating from –40 °C to +85 °C
- เปิดเครื่องโดยไม่ต้องเปิดฝาPower up without opening the housingเปิด/ปิดด้วยแม่เหล็กและสายคล้อง มีไฟ LED แสดงสถานะMagnet-and-lanyard on/off operation, with status LEDs
- ติดตั้งเร็วFast installationมีขายึด สาย USB กระเป๋า และแม่เหล็กพร้อมสายคล้องมาในชุด และจัดแนวแกนอัตโนมัติMounting bracket, USB cable, field bag and magnet with lanyard included, plus auto-orientation
- ตรวจสอบได้หน้างานOn-site checkตรวจสอบตัวเองด้วยแรงโน้มถ่วง ไม่ต้องใช้ Calibrator หรือถอดเครื่องGravity-based self-check without a calibrator or disassembly
Applications
ใช้ในงานอะไรWhere it is used
ไซต์ก่อสร้างและฐานรากConstruction sites and foundations
เฝ้าระวังการสั่นสะเทือนจากงานก่อสร้างต่ออาคารข้างเคียง รวมถึงฐานรากในพื้นที่ห่างไกลMonitor construction vibration at neighbouring buildings, including remote foundations
อาคาร อุโมงค์ และสะพานBuildings, tunnels and bridges
ติดตามการสั่นและการเอียงของโครงสร้างTrack structural vibration and tilt
พื้นที่ระเบิดBlast zones
วัด PPV และความถี่เด่นจากการระเบิดPPV and dominant frequency from blasting
ความสบายของผู้อยู่อาศัยOccupant comfort
ประเมิน VDV, AWt และ KB ในอาคารVDV, AWt and KB assessment in buildings
อุปกรณ์ที่ไวต่อการสั่นSensitive equipment
ตรวจตามเกณฑ์ VC curves สำหรับเครื่องจักรความแม่นยำสูง อุปกรณ์การแพทย์ และห้องปฏิบัติการVC-curve checks for precision machinery, medical devices and labs

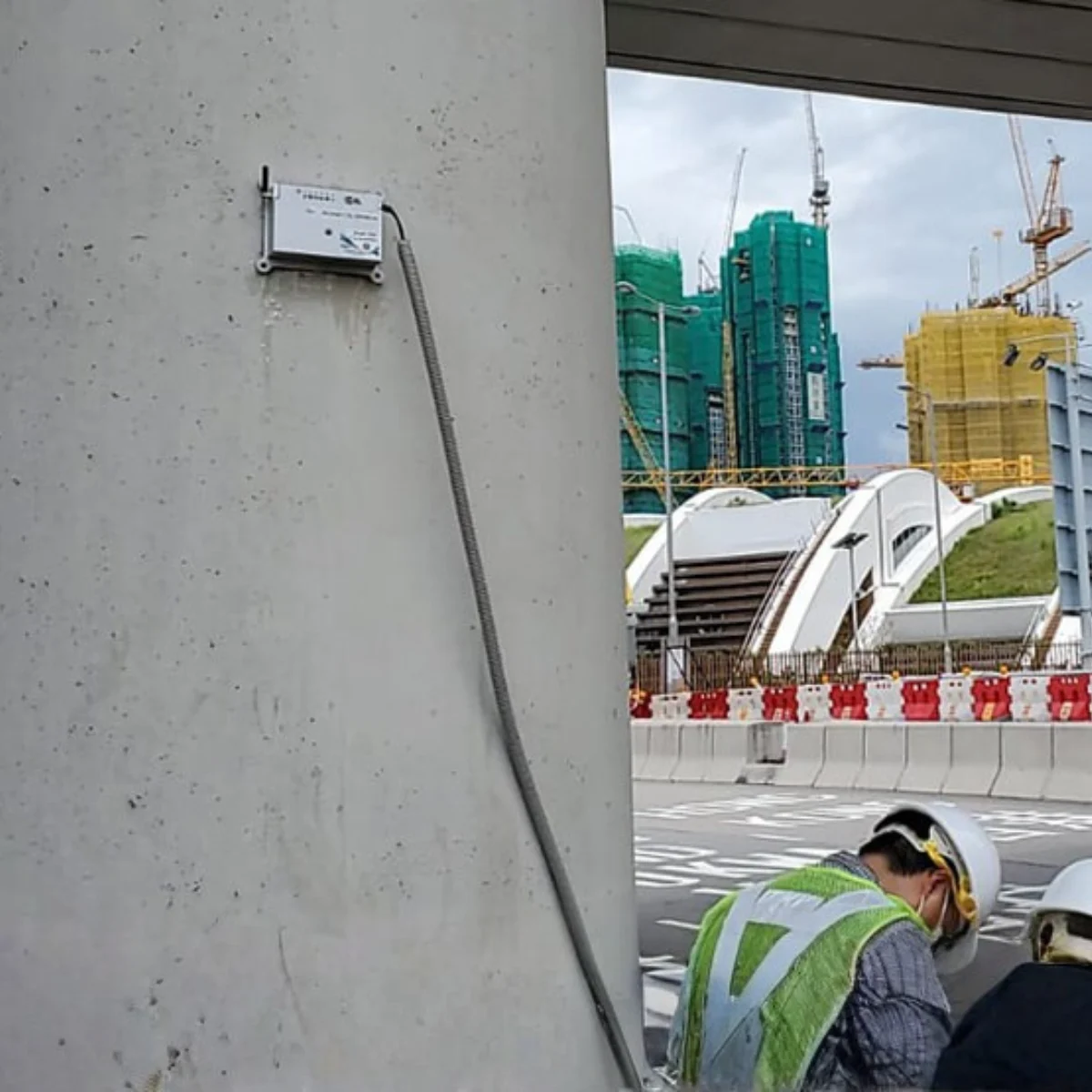

GSS 5GV ติดตั้งเฝ้าระวังการสั่นสะเทือนที่ผนังอาคาร (ภาพ: NTi Audio)A GSS 5GV installed on a building wall for vibration monitoring (image: NTi Audio)
Engineering support
ต้องการเฝ้าระวังการสั่นสะเทือนจากงานก่อสร้าง?Need construction vibration monitoring?
ทีมวิศวกร GET BEST SOUND ช่วยเลือกอุปกรณ์ จัดชุดระบบ และวางขั้นตอนการวัดให้ตรงกับงานของคุณGET BEST SOUND engineers help with product selection, system configuration and the measurement workflow for your work.
Technical data
ข้อมูลทางเทคนิคTechnical data
| เซนเซอร์Sensor | MEMS 3 แกน วัดการสั่นสะเทือนและการเอียงThree-axis MEMS vibration and tilt |
|---|---|
| ย่านความถี่Frequency response | 1 Hz – 1 kHz |
| ช่วงการวัด (X, Y, Z)Vibration limit (X, Y, Z) | ±40 g |
| PPV | 0.003 – 620 mm/s (by design), ทดสอบยืนยันถึง 620 mm/s0.003 – 620 mm/s (by design), validated up to 620 mm/s |
| ความแม่นยำAccuracy | ±2 % |
| มาตรฐานเครื่องวัดInstrument standard | DIN 45669-1 (หน้าเว็บ NTi ระบุ Class 1)DIN 45669-1 (NTi's web page states Class 1) |
| ค่าที่วัดMeasured values | PPV, Peak Vector Sum, ความถี่เด่น, VDV, AWt, KBFT, สเปกตรัม 1/3 ออกเตฟ, VC curves ถึง VC-C, การเอียงPPV, peak vector sum, dominant frequency, VDV, AWt, KBFT, 1/3-octave spectrum, VC curves up to VC-C, tilt |
| การสื่อสารCommunication | Bluetooth + 4G หรือ Bluetooth + Wi-Fi; MQTT, FTP, HTTP, SMSBluetooth + 4G or Bluetooth + Wi-Fi; MQTT, FTP, HTTP, SMS |
| แบตเตอรี่Battery life | สูงสุด 6 เดือนในโหมดประหยัดพลังงาน (หน้าเว็บและ Product Data) · Product Data (Mar 24): สูงสุด 3 เดือนในโหมด MQTT เรียลไทม์Up to 6 months in low-power mode (web page and Product Data) · Product Data (Mar 24): up to 3 months in real-time MQTT mode |
| ตัวเครื่องHousing | IP67, –40 °C ถึง +85 °CIP67, –40 °C to +85 °C |
| ขนาด / น้ำหนักSize / weight | 152 × 98 × 41 mm, 1.15 kg (รวมฐานแบตเตอรี่)152 × 98 × 41 mm, 1.15 kg (with battery base) |
| NTi Audio # | 600 070 000 |
ดูสเปกทางเทคนิคทั้งหมดShow all technical specifications
การวัดการสั่นสะเทือนVibration measurement
- อัตราสุ่มตัวอย่าง 1000, 2000 หรือ 4000 samples/sSample rate 1000, 2000 or 4000 samples/s
- รอบการอ่านค่า 30 – 3600 sReading interval 30 – 3600 s
- Peak Ground Acceleration (by design): 0.003 gPeak ground acceleration (by design): 0.003 g
- Time stamp ละเอียดถึง 1 ms, Buffer 8 MBTime stamping down to 1 ms, 8 MB buffer
- เกณฑ์แจ้งเตือน 1 – 150 mm/s (@ 2G range)Alert thresholds 1 – 150 mm/s (@ 2G range)
- ชดเชยอุณหภูมิในตัวBuilt-in temperature compensation
การเอียงTilt
- Pitch และ Roll สูงสุด 90°Pitch and roll up to 90°
- ความละเอียด 0.0035°, ความแม่นยำ ±0.005°Resolution 0.0035°, accuracy ±0.005°
- เกณฑ์แจ้งเตือน 0.05° – 70.0°Alert thresholds 0.05° – 70.0°
- ความเสถียรต่ออุณหภูมิ ±0.005° (–45° ถึง 85°)Temperature stability ±0.005° (–45° to 85°)
- เวลาเข้าที่ 10 s, รอบการอ่านค่า 10 s – 12 ชั่วโมงStabilisation time 10 s, reading interval 10 s – 12 hours
ข้อมูลและการสื่อสารData and communication
- หน่วยความจำ Industrial microSD 512 MB (อัปเกรดเป็น 2 GB ได้)Industrial microSD card, 512 MB standard or 2 GB (optional upgrade)
- นาฬิกา Real-time ซิงก์กับ NTP / เสาสัญญาณมือถือ (เก็บเวลาได้ถึง 3 เดือน)Real-time clock synced to NTP / cell tower (retains time for up to 3 months)
- โมเด็ม EG25 (3G/4G, nanoSIM) หรือ BG96 (3G/4G, microSIM), Global bandsModem EG25 (3G/4G, nanoSIM) or BG96 (3G/4G, microSIM), global bands
- เสาอากาศ GSM, Bluetooth, GPS (เสริม)Antennas: GSM, Bluetooth, GPS (optional)
- พอร์ตจัดการ: USB serial, Bluetooth (BLE)Management port: USB serial, Bluetooth (BLE)
ไฟเลี้ยงและตัวเครื่องPower and physical
- แบตเตอรี่ลิเธียม D-cell ภายใน 4 ก้อน หรือไฟภายนอก (Product Data: ใช้ไฟภายนอกได้โดยไม่ต้องใส่แบตเตอรี่)4 × internal lithium D cells, or external power (Product Data: runs on external power with no batteries installed)
- ขั้วต่อ USB / ไฟภายนอก: LEMO 6 pin มีฝาโลหะ (IP68)USB / external power: 6-pin LEMO keyed connector with metal cap (IP68)
- มาในชุด: ขายึด, สาย USB, กระเป๋าภาคสนาม, แม่เหล็กและสายคล้องComes with: mounting bracket, USB cable, field carry bag, magnet and lanyard
ที่มา: หน้าเว็บ GSS 5GV และ Product Data (Mar 24) ของ NTi AudioSources: NTi Audio GSS 5GV web page and Product Data (Mar 24).
FAQ
คำถามที่พบบ่อยFrequently asked questions
GSS 5GV ใช้ประเมินการสั่นสะเทือนจากงานก่อสร้างตามมาตรฐานอะไรได้บ้าง?Which standards can the GSS 5GV evaluate construction vibration against?
NTi Audio ระบุย่านความถี่สำหรับ DIN 4150-3, BS 7385, ISEE, AS 2817.2, ÖNORM S 9012, มาตรฐานนอร์เวย์และสวีเดนหลายฉบับ และอื่น ๆ (ดูรายการในหัวข้อมาตรฐาน) โดยวัด PPV และความถี่เด่นด้วย Zero Crossing หรือ FFTNTi Audio lists frequency ranges for DIN 4150-3, BS 7385, ISEE, AS 2817.2, ÖNORM S 9012, several Norwegian and Swedish standards and more (see the Standards section), with PPV and dominant frequency by Zero Crossing or FFT.
ชื่อ 5GV หมายถึงเครือข่าย 5G หรือไม่?Does '5GV' mean 5G?
ไม่ใช่ตามเอกสารของ NTi Audio: Product Data ระบุโมเด็ม 3G/4G (EG25 หรือ BG96) และหน้าเว็บระบุโมดูล 3G/4G/LTE ไม่มีเอกสารใดระบุ 5GNot according to NTi Audio's documents: the Product Data lists 3G/4G modems (EG25 or BG96) and the web page a 3G/4G/LTE module. No document mentions 5G.
ต้องสอบเทียบหน้างานไหม?Does it need calibration on site?
เครื่องมีการตรวจสอบตัวเองด้วยแรงโน้มถ่วงที่หน้างาน โดยไม่ต้องใช้ Calibrator หรือถอดเครื่องThe unit performs an on-site gravity-based self-check, with no calibrator or disassembly required.
แบตเตอรี่ใช้ได้นานเท่าไร?How long does the battery last?
NTi Audio ระบุสูงสุด 6 เดือนในโหมดประหยัดพลังงาน (ส่ง PPV/DF ทุก 4 ชั่วโมง) และ Product Data (Mar 24) ระบุสูงสุด 3 เดือนในโหมด MQTT เรียลไทม์ เครื่องใช้แบตเตอรี่ลิเธียม D-cell ภายใน 4 ก้อน และต่อไฟภายนอกได้NTi Audio states up to 6 months in low-power mode (PPV/DF pushed every 4 hours); the Product Data (Mar 24) gives up to 3 months in real-time MQTT mode. The unit runs on 4 internal lithium D cells, and external power is also possible.
ดูข้อมูลและรับการแจ้งเตือนได้อย่างไร?How do I see the data and get alerts?
ผ่าน MeasurEye (ข้อมูลสด แนวโน้ม แจ้งเตือน และรายงาน PDF อัตโนมัติ) หรือเชื่อมเข้าระบบของคุณเองด้วย MQTT / FTP การแจ้งเตือนส่งได้ทาง MeasurEye, MQTT, SMS หรืออีเมลThrough MeasurEye (live data, trends, alerts and automated PDF reports), or into your own system via MQTT / FTP. Alerts can go via MeasurEye, MQTT, SMS or e-mail.
ต่างจาก XL2 Vibration Meter อย่างไร?How is it different from the XL2 Vibration Meter?
GSS 5GV เป็นเครื่องเฝ้าระวังที่ติดตั้งค้างหน้างาน มีเซนเซอร์ MEMS 3 แกนในตัว วัดการเอียง ประเมินตามเกณฑ์อาคารและความสบาย และส่งข้อมูลผ่านเครือข่ายมือถือ ส่วน XL2 Vibration Meter เป็นเครื่องวัดแบบพกพาช่องเดียวที่ใช้กับ Accelerometer ภายนอก สำหรับการวัดและวิเคราะห์ (FFT, 1/3 ออกเตฟ) ย่านความถี่กว้างกว่าThe GSS 5GV is an unattended monitor with a built-in three-axis MEMS sensor, tilt measurement, building and comfort criteria, and mobile-network reporting. The XL2 Vibration Meter is a handheld single-channel meter used with an external accelerometer for measurement and analysis (FFT, 1/3 octave) over a wider frequency range.
